CentOS7中PXE網絡裝機并且實現無人值守批量裝機(裝機過程全程無需動手)

----------------------基本概述----------------------

PXE是由Inter公司開發的網絡引導技術，工作在Client/Server模式，允許客戶機通過網路從遠程服務器下載引導鏡像，并加載安裝文件或者整個操作系統
創新互聯公司主營鹿邑網站建設的網絡公司,主營網站建設方案,重慶APP軟件開發,鹿邑h5微信小程序定制開發搭建,鹿邑網站營銷推廣歡迎鹿邑等地區企業咨詢

---------安裝PXE批量裝機所需要的服務---------

DHCP+TFTP+DHTP

---------安裝PXE所需要的文件--------------

引導程序pxelinux.0
壓縮內核vmlinuz
系統初始化文件initrd.img
啟動菜單default
·
DHCP：自動分配IP地址，定位引導文件。
TFTP：存放安裝系統的引導文件，加載速度快（理由是因為引導文件小，需要的是高效操作）
FTP：存放系統文件，容量大（TCP協議，系統文件需要的是安全穩定的傳輸）

系統環境

CentOS7 作為一臺服務端：運行DHCP服務用來分配地址、定位引導程序，運行TFTP服務器，提供引導程序下載
CentOS7作為一臺客戶端：網卡支持PXE協議，主板支持網絡啟動

實際操作

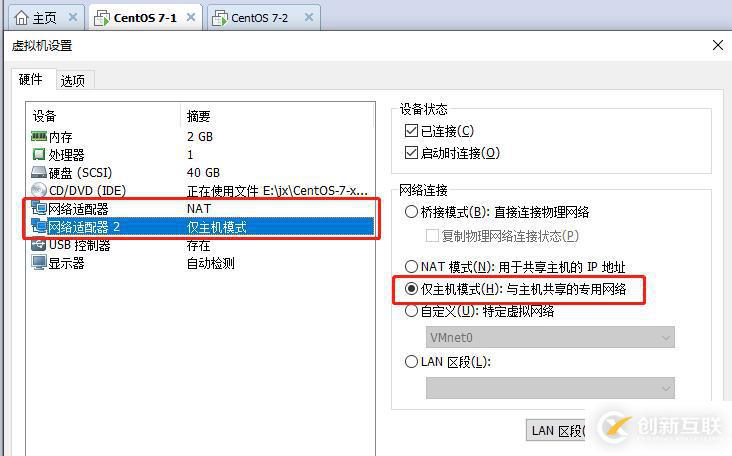

1、首先部署PXE服務器，要知道PXE是在局域網的環境下是使用的，但是因為我們需要安裝服務所需要的軟件包(也可以創建私有YUM倉庫)，所以需要再添加一塊網卡設置為僅主機模式，這樣就既可以安裝所需的軟件包，又可以再局域網內進行引導服務

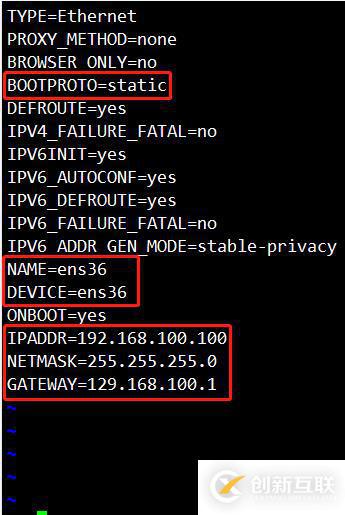

1、首先我們把新添加的網卡進行配置，將ens33的網絡配置文件模板復制一份到ens36里，然后輸入"vim ifcfg-ens36",進入ens36的網絡配置文件里，將ens36配置為靜態IP，按"/"輸入dhcp，敲擊回車，按"dw"刪除改為"static"，將配置文件中所有的"ens33"改為"ens36"，按"dd"刪除UUID=c9fb678c-82b2-44b7-93ee-ab6d56e066cb，再配置上網關地址為192.168.100.1，按"wq"保存退出，這樣ens36的網絡就配置好了，配置完之后重新啟動，讓其生效
[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp -p ifcfg-ens33 ifcfg-ens36
[root@localhost network-scripts]# vim ifcfg-ens36
[root@localhost network-scripts]# service network restart

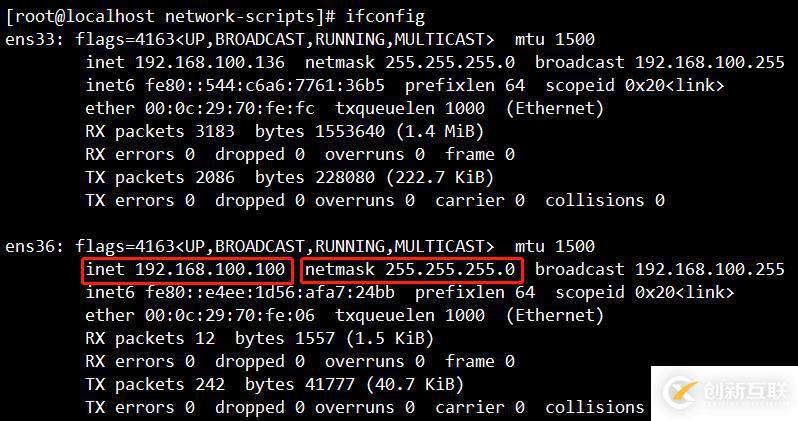

2、使用"ifconfig"命令查看修改后的ens36IP地址、MAC地址是否生效
[root@localhost network-scripts]# ifconfig

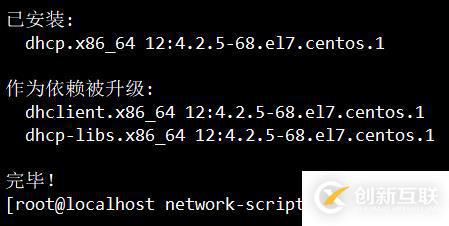

3、雙網卡配置結束之后我們就要開始安裝服務了，首先安裝DHCP服務，輸入"yum intsall dhpd -y"開始安裝DHCP服務
[root@localhost network-scripts]# yum install dhcp -y

4、接下里就是配置DHCP的過程，輸入"cp -p /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf"復制一個模板到DHCP配置文件中，輸入"yes"確認覆蓋
[root@localhost network-scripts]# cp -p /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

5、模板復制好了之后進入DHCP的配置文件里進行修改
詳細步驟
[root@localhost network-scripts]# vim /etc/dhcp/dhcpd.conf

subnet 192.168.100.0 netmask 255.255.255.0 {
        range 192.168.100.20 192.168.100.30;
        option routers 192.168.100.100;
        option domain-name-servers 10.10.10.10;
        filename "pxelinux.0";
}

subnet 192.168.100.0 netmask 255.255.255.0(設置網段為192.168.100.0、MAC地址不變)
range 192.168.100.20 192.168.100.30;（配置DHCP服務分配給客戶端的地址范圍）
option routers 192.168.100.100;(網關設置為指向本地)
option domain-name-servers 10.10.10.10;(分配DNS地址)
net-server 192.168.100.100;(指向TFTP服務器)
filename "pxelinux.0";(指向引導文件位置)

6、配置完DHCP配置文件之后就可以安裝引導程序文件

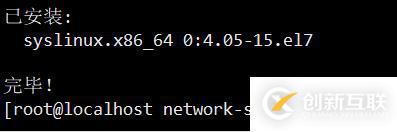

[root@localhost network-scripts]# yum install syslinux -y

7、安裝完之后可以輸入"[root@localhost network-scripts]# rpm -ql syslinux | grep pxelinux.0"，可以看到文件的路徑位置，但是我們應該把它放在TFTP里，因為剛才在配置文件中我們指向了TFTP路徑"pxelinux.0",

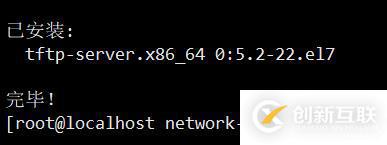

8、安裝我們所需要的使用的tftp服務，輸入[root@localhost network-scripts]# yum install tftp-server -y"
[root@localhost network-scripts]# yum install tftp-server -y

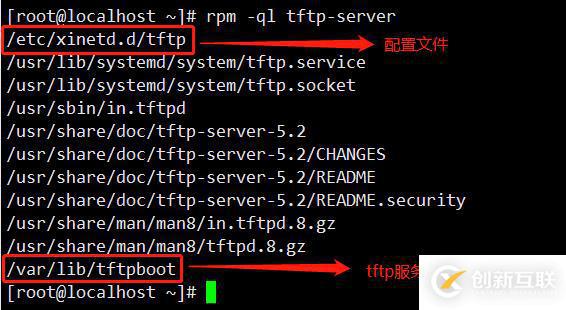

9、tftp服務安結束之后我們需要知道它的配置文件和站點，輸入"[root@localhost ~]# rpm -ql tftp-server",其中"/etc/xinetd.d/tftp"是tftp服務的配置文件，"/var/lib/tftpboot"是tftp服務的站點

[root@localhost ~]# rpm -ql tftp-server

10、現在把引導程序"pxelinux.0"放入到tftp服務站點里
[root@localhost ~]# cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/

11、進入配置文件修改enable啟動tftp服務，輸入"vim /etc/xinetd.d/tftp"，將配置文件中"enable"一行中的"yes"改為"no"即可
[root@localhost ~]# vim /etc/xinetd.d/tftp

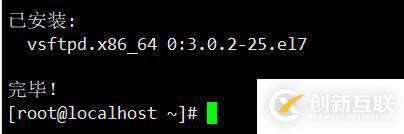

12、安裝ftp服務使用里面的鏡像文件，輸入"yum install vsftpd -y"
[root@localhost ~]# yum install vsftpd -y

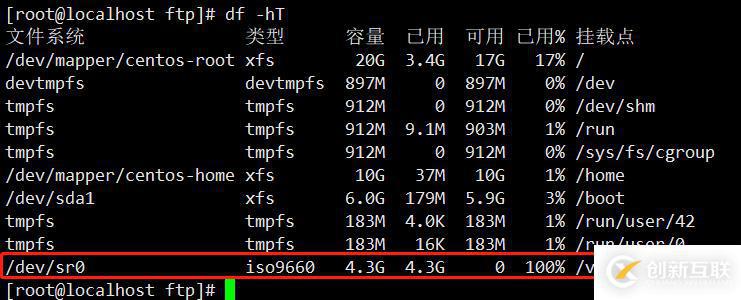

13、進入到ftp站點中拆創建文件夾"centos7"作為掛載目錄，可以選擇復制到"centos7"也可以直接掛載,這里需要把虛擬機中的鏡像文件連接上才可以進行掛載

[root@localhost ~]# cd /var/ftp/
[root@localhost ftp]# mkdir centos7
[root@localhost ftp]# mount /dev/sr0 /var/ftp/centos7

CentOS7中PXE網絡裝機并且實現無人值守批量裝機(裝機過程全程無需動手)

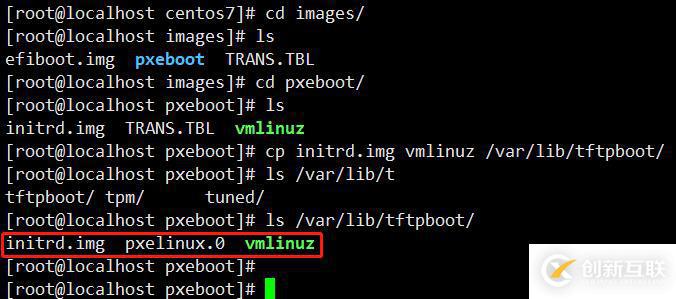

14、將初始化文件和壓縮內核文件放到"/var/libtftpboot/(tftp服務站站點)，
[root@localhost pxeboot]# cp initrd.img vmlinuz /var/lib/tftpboot/

15、通過查看可以看到tftp服務站點中就差啟動菜單配置好，接下來就是配置啟動菜單，進入到"tftpboot"中創建"pxelinux.cfg"目錄(此目錄名千萬不能錯)
[root@localhost tftpboot]# mkdir pxelinux.cfg

16、進入到pxelinux.cfg中，手動編輯啟動菜單"default"，編輯完之后"wq"保存退出
詳細配置

default auto
prompt 1

label auto
        kernel vmlinuz
        append initrd=initrd.img method=ftp://192.168.100.100/centos7

label linux text
        kernel vmlinuz
        append text initrd=initrd.img method=ftp://192.168.100.100/centos7

label linux rescue
        kernel vmlinuz
        append rescue initrd=initrd.img method=ftp://192.168.100.100/centos7

CentOS7中PXE網絡裝機并且實現無人值守批量裝機(裝機過程全程無需動手)

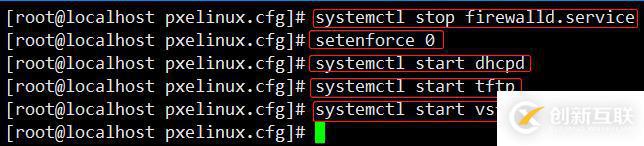

17、所有的文件都配置好了之后就剩下最后一步了，關閉防火墻、增強性安全功能，然后啟動所有服務

[root@localhost pxelinux.cfg]# systemctl stop firewalld.service(關閉防火墻)
[root@localhost pxelinux.cfg]# setenforce 0(關閉增強性安全功能)
[root@localhost pxelinux.cfg]# systemctl start dhcpd(啟動dhcp服務)
[root@localhost pxelinux.cfg]# systemctl start tftp(啟動tftp服務)
[root@localhost pxelinux.cfg]# systemctl start vsftpd(啟動ftp服務)

CentOS7中PXE網絡裝機并且實現無人值守批量裝機(裝機過程全程無需動手)

-------------------無人裝機服務--------------

1、要想實現裝機過程無需手動，我們這里就需要安裝"kickstart"

[root@localhost ~]# yum install system-config-kickstart -y

CentOS7中PXE網絡裝機并且實現無人值守批量裝機(裝機過程全程無需動手)

2、安裝完之后我們進入虛擬機中，點擊應用程序在系統工具中可以看到"Kiskstart"，用它創建模板文件

3、點擊進入就開始配置"Kiskstart"程序
基本配置
默認語言：中文(簡體)
鍵盤：U.S.English
時區：Asia/Shanghai
Root密碼：
勾選安裝后重啟

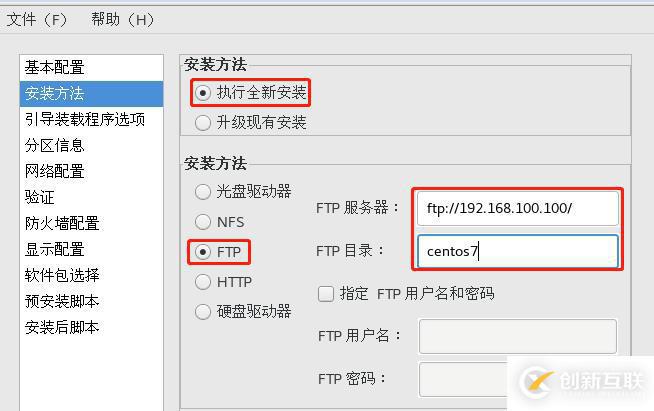

安裝方法
安裝方法：執行全新安裝
安裝方法：FTP

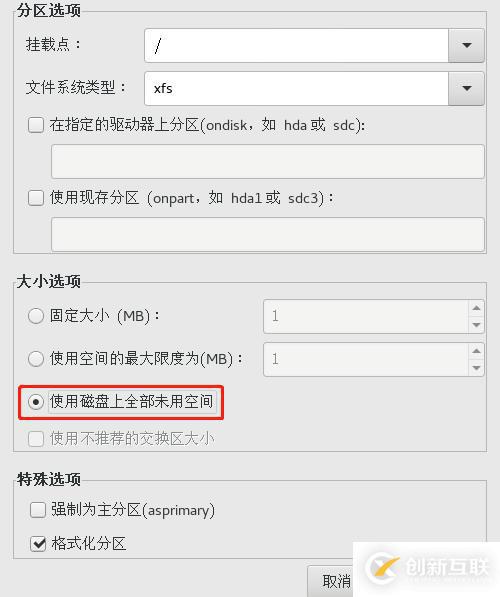

分區信息
點擊添加
/boot:500M
/home:4096M
swap:4096M
/:使用磁盤上全部未分配空間

網絡設置
點擊添加網絡設備

防火墻設置

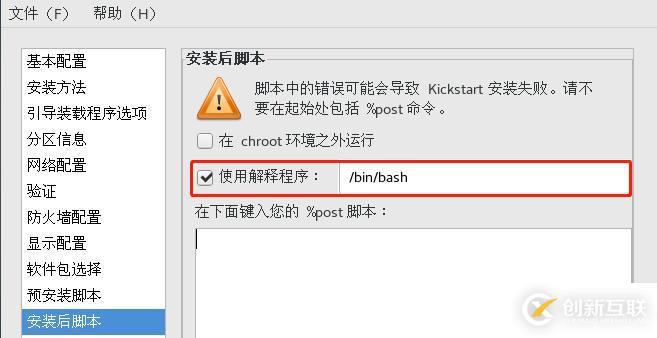

安裝后腳本

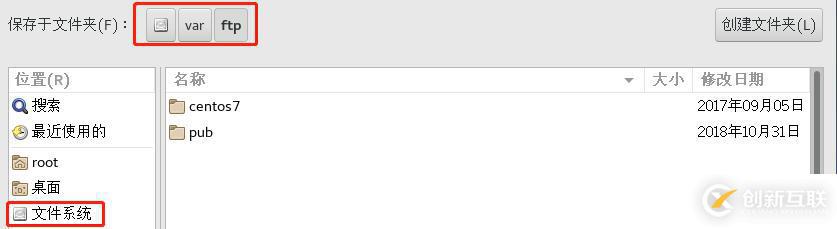

基本配置已經滿足，點擊左上角的文件保存，將文件保存在文件系統"/var/ftp/

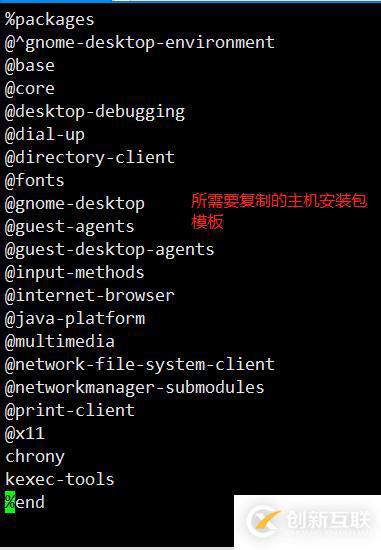

4、"Kiskstart"配置完，我們需要把"root"目錄中"anaconda-ks.cfg"里的主機安裝包作為模板復制到"ks.cfg"中，如果不復制的話安裝的時候選組件就會失敗
[root@localhost ftp]# vim anaconda-ks.cfg
[root@localhost ftp]# vim ks.cfg

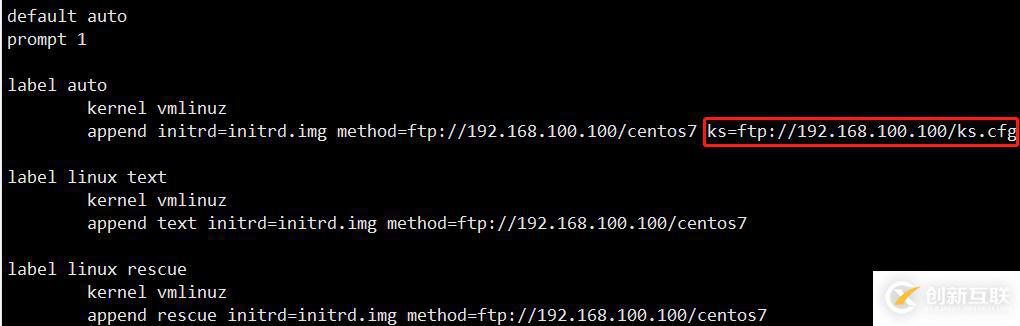

5、先進入到"/var/lib/tftpboot/中，再進入到"/pxelinux.cfg"中可以看到"default"，編輯"default"在自動模式里添加kickstart配置文件的路徑
[root@localhost ~]# cd /var/lib/tftpboot/
[root@localhost tftpboot]# cd pxelinux.cfg/
[root@localhost pxelinux.cfg]# vim default

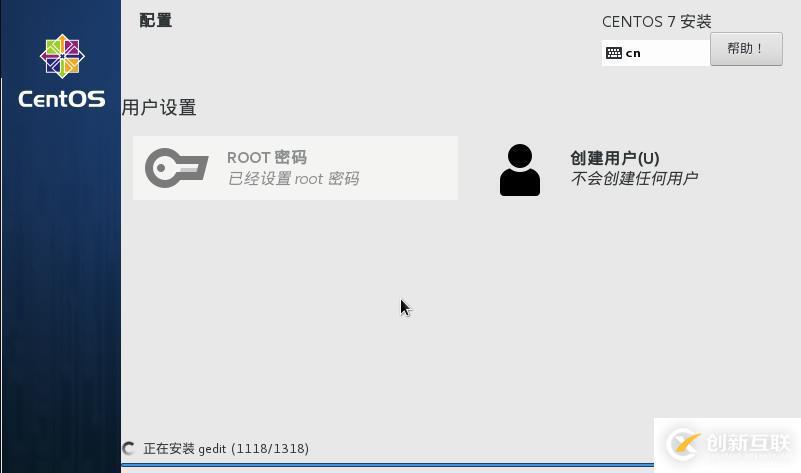

6、最后我們新建一臺虛擬機，在安裝時選擇稍后稍后安裝操作系統，然后選擇僅主機模式，點擊運行虛擬機就可以看到自動安裝CentOS7了
