功率=電壓*電流

銅心電線負荷=電壓*系數安培*橫切面積（這個系數安培粗略點說應該在大約5--10安培之間，空氣中為10左右，直接水泥坐死5左右，在線管中根據空間多少多在6--8之間）。

實際上我們?cè)诩彝パb修中，基本上電線空開配套以及回路分配大的原理都是從這2個基本物理公式中出來的，很簡單，布線真正難的是出了疑難問題如何簡單的分析判斷，可惜的是，在我們目前市場現狀下，99%以上的家裝電工和裝飾公司材料商都是憑所謂的經驗和習慣去判斷的，這樣其實是做的非常不專業的。

我們?cè)賮?lái)看看現在一般有哪些回路的分配方法：1.少回路多串聯方式。這類方法很古老了，主要特點是極度省線，缺點是電線負荷過大，老化嚴重，一個出問題，全部出問題。所以，目前這種布線方式已經被淘汰，基本在農村還在這樣用。2.多回路按房間布線。這個方式現在也在運用，不過不是主流，主要特點是比較省線和省工，缺點是一個房間里有大功率的電器，小功率的電器，空開配備必須按大的配，出了問題就有一定的安全隱患。主線長期使用老化較快。3.多回路按功能布線。這個方式是目前市場上的主流布線方式。優點很多，當然，缺點就是多花線多花工。4.沒有分配的亂布和以多回路按功能布線為主導，結合具體情況，不違背原則的靈活處理。前者是不行的，后者是可以的。那么，我們就運用上面的2個公式和家裝功能分配以及方便性和安全性結合，來看看家裝如何配比比較好（對于電線負荷，我的計算原則是超過總負荷的1.5倍就可以了，超得太多也是浪費，就算業主有錢，浪費國家寶貴的資源也是不對的，呵呵）

A-空調類

1、客廳大空調

這個一般采取單獨回路方式，很多人有誤區，認為非要6平方的電線，這個是不對的，我們來計算計算4平方的電線最大負荷是多 少？4*220*6（保險起見，我們系數算低點）=5280。一般客廳大空調多少瓦，呵呵。3000多吧？是不是已經很保險了？當然，你的業主家客廳很大，買的啥子大4P大5P的你還是用6個的電線哈。

2、臥室空調

臥室空調一般為1P或1.5P的，所以，單獨一個空調一個回路可以，也可以2個空調一個回路，當單獨一個空調一個回路的時候，2.5的線就足夠，2個空調一個回路，還是保險起見，用4個的。雖然算負荷，用4個的線帶3個臥室空調是足夠的，不過，我們不推薦這樣做，主要原因是夏天電壓不穩定， 萬一同時使用（雖然可能性很小，不過不排除3代一家，而且一個出了問題，總還有一個在用），可能會頻繁跳閘，所以，一個原則，除非一室一廳，臥室空調最多2個串聯，并且最少保持2個回路（呵呵，這間壞了到那間去睡）。

B-廚房插座

廚房電器的功率不會很大，但是，多，且長期使用，所以，應采用4個平方的電線，對于一些很大的房子有很多亂七八糟的電器的時候（比如別墅），那么還可以考慮6個的電線。廚房插座必須單獨一個回路。

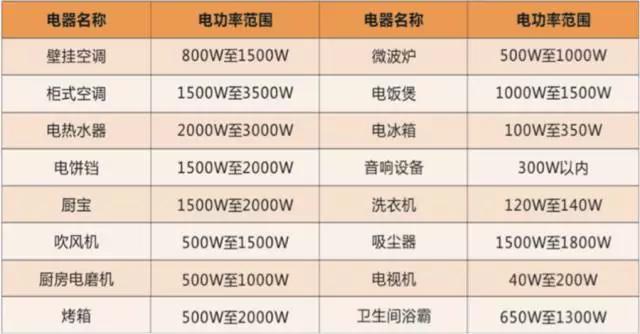

以上是常用家用電器功率范圍以便各位參考

C-衛生間插座

其實不應該叫衛生間插座，而是指的是衛生間浴霸，大家記住幾個數據，一般燈暖浴霸功率為1100--1200，風暖一般為2000--2500。所以，一 般情況下2個衛生間串接用4個平方的電線為好（萬一要用風暖啊），單獨一個衛生間可以用2.5的。另，現在我們?cè)诓季€上有些靈活處理，很多主衛浴霸和主臥 空調是串接的，如果主臥空調是單獨回路，且用的4個平方的電線，這種方式是可行的。

D-其他普通插座

一般情況下都是用2.5的電線，根據房間大小一般分為1--2個回路（指的是平層，很大的房子還是不止2個回路的），一般小點的就一個回路，大點的就2個回路。

在此附上回路與線徑的選擇參考表

E-燈線

首先明確一點，我們目前在配備燈線的時候多用1.5的電線，這個從國家規范上說是不正確的，不過我個人支持這樣的配備方式。國家規范是2.5以下不得作為 主線路使用，也就是說進開關的線要用2.5的，出開關到燈的線用1個的都可以，但是，這個規范只是考慮了最惡劣的布線方式和計算燈的時候沒有考慮到節能燈。

以前我們不用接能燈的時候瓦數是很大的，不過現在是節能燈，功率很小，1.5的電線是遠遠足夠了，能不浪費就不浪費。當然，有些家庭射燈很多，水晶燈很多，這種情況下1.5的就不夠用了，所以，具體情況具體分析。燈線我們一般推薦分成1--2個回路（平層，別墅這些除外），小的分1個，大的還是2個好，負荷是一個方面，最關鍵的是如果晚上燈回路壞了沒修好，還有一個回路照明。

斷路器整定值與導線截面的配合參考表

F-其他特殊要求

最后，談?wù)効臻_(kāi)的配備大小。我們現在的大多數電工完全亂配，根本不計算功率，把空開配得大得很，空開的目的是什么？就是在超負荷的時候跳閘保護電器和電路，你用這么大那他還要跳？不如不要。實際計算很簡單，就是安培=功率/電壓。如果嚴格按照電器規范來做，一般1.5的電線配10A的，2.5的電線配16A的，4個平方的電線配20A的， 當然，空開的頻繁跳閘也不好，我們要考慮到現在的電壓不穩定或者說空開設計不當，所以，可以按以上的配，也可以按高一個檔次配，1.5的配16A 的，2.5的配20A的，4個平方的配25A的也是可行的。至于總空開的配備，在套內120、130平方以下的房子，2P40A的都是足夠了的。

至于漏電保護（這個東西是當回路發生泄露30MA電流時自動跳閘，主要保護人體觸電），理論上工裝燈線都要配，家裝所有的插座要配，不過我們建議只配廚房 和衛生間這些潮濕的地方，因?yàn)楹玫穆╇姳Ｗo(hù)非常敏感，稍微有一點電工膠布沒有包裹好，有點點泄露就跳閘，實際上這點泄露對人體沒有影響，特別是大功率空調，用 2年后內部一些元件稍稍老化一點就跳閘，這個也是很麻煩的事情。

還有很多電工在操作過程中也會犯錯，下面的回路不配漏電保護，在總空開上用一個漏電保護，那樣可能就麻煩了，過2年隨便哪個接觸點有點問題，或者隨便哪個電器有點問題，結果全家沒有電。漏電保護 器上面有一個小按紐，需要人每過個把月去按一下，呵呵，一般幾年不按，多半是不會發揮作用的，那當然是不跳了。
